Geotechnische Bemessung tiefer Baugruben in Osnabrück – standsicher planen im heterogenen Untergrund

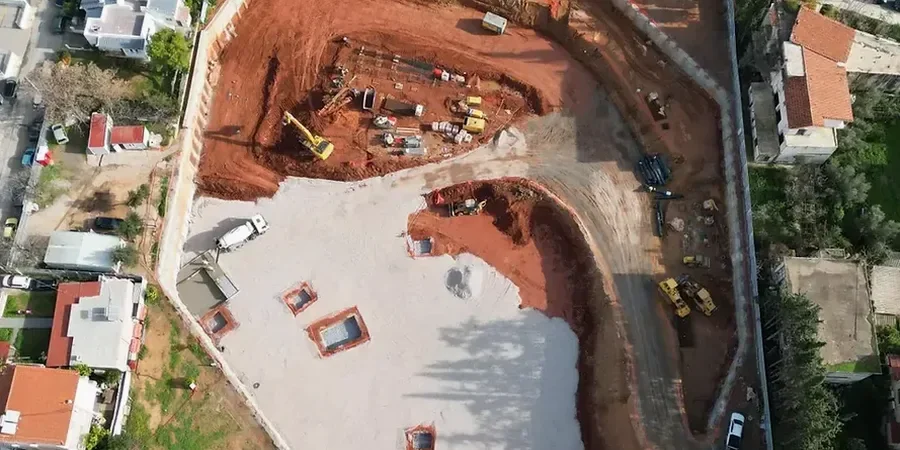

Zwischen dem sandgeprägten Untergrund des Westerbergs und den bindigen Böden der Wüste liegen in Osnabrück oft nur wenige Kilometer – aber geotechnisch betrachtet Welten. Wer in der Hasestraße eine Baugrube für ein Parkhaus abteuft, steht vor völlig anderen Herausforderungen als jemand, der am Piesberg in verwitterten Karbon-Sandstein einschneidet. Diese kleinräumige Variabilität macht die geotechnische Bemessung tiefer Baugruben in Osnabrück zu einer anspruchsvollen Ingenieuraufgabe, bei der pauschale Lösungsansätze nicht funktionieren. Unsere Vorgehensweise stützt sich auf eine detaillierte Baugrunderkundung nach DIN 4020, bevor wir die Bemessung nach DIN EN 1997-1:2004 mit dem nationalen Anhang DIN EN 1997-1/NA durchführen – denn nur so lassen sich Überraschungen im Untergrund vermeiden.

In Osnabrück wechselt der Baugrund oft innerhalb weniger Meter von tragfähigem Sandstein zu setzungsempfindlichem Schluff – das muss die Bemessung in jedem Bauzustand abbilden.

Unser Ansatz

Mit rund 167.000 Einwohnern und einer Topografie, die vom flachen Osnabrücker Land bis zu den Ausläufern des Teutoburger Waldes reicht, ist der Baugrund in der Friedensstadt geprägt von quartären Lockergesteinen über mesozoischem Festgestein. Die Bemessung tiefer Baugruben muss hier nicht nur die gesättigten Sande und Schluffe der Talaue, sondern auch die tief verwitterten Tonsteine des Keupers oder den klüftigen Osning-Sandstein erfassen. In vielen Fällen kombinieren wir die Baugrubenbemessung mit einer vorausgehenden Sondierung mittels CPT-Versuch, um in den heterogenen Schichtfolgen einen lückenlosen Drucksondierungsverlauf zu erhalten, bevor wir das Modell in der Finite-Elemente-Software aufbauen. Die Wahl des passenden Stützsystems – ob rückverankerte Bohrpfahlwand oder eine überschnittene Schlitzwand – hängt entscheidend von den Steifigkeitsunterschieden zwischen Lockergestein und Festgestein ab, die in Osnabrück oft auf engstem Raum auftreten.

Lokaler geotechnischer Kontext

Ein klassischer Fehler in Osnabrücker Projekten ist die Annahme, dass der Baugrund ab einer gewissen Tiefe homogen aus tragfähigem Sandstein besteht – und dann überrascht einen beim Aushub eine eingelagerte, völlig zersetzte Tonsteinlinse mit der Konsistenz einer steifen Pampe. Wenn die Baugrubenbemessung solche Verwitterungszonen nicht berücksichtigt, kommt es zu ungeplanten Verformungen, die im schlimmsten Fall Setzungsrisse an Nachbargebäuden nach sich ziehen. Gerade in der dicht bebauten Innenstadt, wo die Baugrube oft bis an die Grundstücksgrenze reicht, ist die Vorhersage des Verformungsverhaltens nach dem Bettungsmodulverfahren unverzichtbar. Auch der Umgang mit Schichtenwasser, das auf den gering durchlässigen Schluffbändern im Quartär auflagert, wird häufig unterschätzt und führt zu hydraulischen Problemen an der Baugrubensohle, wenn keine ausreichende Wasserhaltung eingeplant wurde.

Referenzparameter

Parameter	Typischer Wert
Normative Grundlage	DIN EN 1997-1:2004 + DIN EN 1997-1/NA
Berechnungsverfahren	Finite-Elemente-Methode (FEM) mit PLAXIS 2D/3D
Erforderliche Baugrundaufschlüsse	Kernbohrungen nach DIN EN ISO 22475-1, schwere Rammsondierungen DPH
Typische Baugrubentiefe	4,0 – 12,0 m (innerstädtisch häufig 6-8 m)
Bodenmechanische Kennwerte	Effektive Scherparameter φ' und c' aus Triaxialversuchen nach DIN 18137-2
Grundwassereinfluss	Berücksichtigung von Schichtenwasser auf stauenden Schlufflagen
Sicherheitsnachweise	GEO-2 (Gebrauchstauglichkeit) und GEO-3 (Tragfähigkeit)
Leistungsumfang	Vom Geotechnischen Bericht bis zur Ausführungsstatik

Zugehörige Fachleistungen

Geotechnischer Bericht und Bemessung nach EC7

Erstellung des Geotechnischen Berichts nach DIN 4020 mit Festlegung der charakteristischen Bodenkennwerte, Homogenbereichen und Bemessungssituationen. Die Standsicherheitsnachweise für die Baugrubenumschließung führen wir nach EC7-1, Abschnitt 9, als rechnerische Nachweise der Grenzzustände GEO-2 und GEO-3 unter Berücksichtigung der lokalen Erfahrung mit Osnabrücker Böden.

Ausführungsstatik und Verformungsprognosen

Auf Basis der FE-Modellierung berechnen wir die Schnittgrößen der Verbauwände, die Ankerkräfte und die zu erwartenden Kopfverschiebungen. Für innerstädtische Lagen in Osnabrück mit sensibler Nachbarbebauung liefern wir eine explizite Setzungsprognose, die als Grundlage für die Beweissicherung an den angrenzenden Gebäuden dient.

Referenznormen

DIN EN 1997-1:2004 + DIN EN 1997-1/NA – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4020 – Geotechnische Untersuchungen für bautechnische Zwecke, DIN 1054 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, DIN EN ISO 22475-1 – Geotechnische Erkundung und Untersuchung – Probenentnahmeverfahren, DIN 4084 – Geländebruchberechnungen, DIN 18137-2 – Bestimmung der Scherfestigkeit im Triaxialversuch

Fragen und Antworten

Welche Baugrubenumschließung ist für die Innenstadt von Osnabrück typisch?

In der Osnabrücker Innenstadt mit ihrer engen Bebauung und dem heterogenen Untergrund haben sich rückverankerte Bohrpfahlwände und bei hohem Grundwasserandrang überschnittene Bohrpfahlwände als wirtschaftlich und verformungsarm bewährt. Die Wahl hängt stark von den Steifigkeitsunterschieden zwischen den quartären Sanden und dem darunter anstehenden Festgestein ab, das in der Tiefe oft bereits in verwitterter Form angetroffen wird.

Wann muss in Osnabrück mit Schichtenwasser in der Baugrube gerechnet werden?

Immer dann, wenn die Aushubsohle in die gering durchlässigen Schluff- und Tonlagen einschneidet, die im Quartärprofil Osnabrücks als Stauer wirken. Darüber staut sich oft Niederschlagswasser oder zusickerndes Grundwasser aus den hangenden Sanden. In der Bemessung muss das als Porenwasserdruck auf die Baugrubensohle angesetzt werden, was eine Auftriebssicherung oder eine Dränage erforderlich macht.

Mit welchen Kosten muss ich für die geotechnische Bemessung einer tiefen Baugrube rechnen?

Für eine vollständige geotechnische Bemessung inklusive Baugrunderkundung, Laborversuchen, FE-Berechnung und Ausführungsstatik bewegen sich die Honorare je nach Komplexität und Baugrubentiefe zwischen €2.080 und €7.500. Der genaue Aufwand hängt von den Untergrundverhältnissen vor Ort und dem erforderlichen Erkundungsumfang ab.
