Bemessung von Schottersäulen für Baugrundverbesserung in Osnabrück

Osnabrücks Stadtbild ist geprägt von einer wechselvollen geologischen Geschichte, die in den eiszeitlichen Niederungen des Osnabrücker Landes ihre Spuren hinterlassen hat. Die historische Altstadt, die sich um den Dom und den Marktplatz gruppiert, steht auf einem Untergrund, der in weiten Teilen von den Auenablagerungen der Hase und ihrer Nebenflüsse dominiert wird. Wer heute in den Entwicklungsgebieten am Hafen oder im Stadtteil Wüste ein Bauvorhaben plant, stößt unweigerlich auf die Herausforderungen gering tragfähiger, setzungsempfindlicher Böden. Genau hier setzt die Bemessung von Schottersäulen an: Sie ist das planerische Rückgrat für eine wirtschaftliche Baugrundverbesserung, die es erlaubt, auch auf schwierigem Terrain standsicher zu gründen. Unser Ingenieurteam, das langjährige Erfahrung mit den regionalen Lockergesteinen im Raum Osnabrück besitzt, dimensioniert diese Tragglieder aus verdichtetem Grobkorn so, dass sie die Setzungen eines Bauwerks kontrolliert aufnehmen und gleichzeitig die Konsolidierung der umliegenden Weichschichten beschleunigen. Aufgrund der heterogenen Quartärablagerungen, die von sandigen Schluffen bis zu weichen Tonen reichen, ist jede Bemessung ein Unikat, das ohne detaillierte Baugrunderkundung nicht auskommt.

Die Kunst der Bemessung liegt darin, das Verformungsverhalten der Schottersäulen mit dem Konsolidierungsgrad des Umgebungsbodens in Einklang zu bringen – ein Prozess, den wir für jede Osnabrücker Baugrube neu austarieren.

Unser Ansatz

Bei einer kürzlich von uns begleiteten Erschließungsmaßnahme im Bereich des Fledders, wo ein fünfgeschossiger Gewerbekomplex auf einer mehr als sechs Meter mächtigen Weichschicht errichtet werden sollte, zeigte sich die volle Bandbreite des Verfahrens. Der anstehende Klei wies eine undränierte Scherfestigkeit von unter 15 kPa auf, was eine konventionelle Flachgründung ausschloss. Wir entwickelten ein Raster aus Schottersäulen mit Durchmessern von 60 bis 80 Zentimetern, die über einen Rüttelstopfverdichtungsprozess lagenweise in den Untergrund eingebracht wurden. Die Bemessung erfolgte nach dem Teilsicherheitskonzept des Eurocode 7, wobei wir das Last-Setzungs-Verhalten mittels numerischer Finite-Elemente-Modelle abbildeten. Ein entscheidender Punkt war die Berücksichtigung des Porenwasserüberdrucks während des Einbauvorgangs, da die gering durchlässigen Osnabrücker Auelehme eine verzögerte Konsolidierung erwarten ließen. Die rechnerische Überprüfung der Einzelsäulentragfähigkeit ergab eine zulässige Vertikalspannung von 380 bis 450 kPa, abhängig von der Mantelreibung in den oberflächennahen, etwas steiferen Geschiebemergelpartien. Das sind Werte, die eine wirtschaftliche Lastverteilung auf die Fundamentplatte ermöglichen, ohne unzulässige Setzungsdifferenzen zu erzeugen.

Lokaler geotechnischer Kontext

Die quartäre Geologie Osnabrücks birgt ein Risiko, das viele Investoren unterschätzen: die unregelmäßige Verteilung der geringmächtigen Talsandlinsen innerhalb der weichen Hochflutlehme. Diese Inhomogenität führt bei unzureichend dimensionierten Schottersäulen zu differentiellen Setzungen, die Risse in der aufgehenden Bausubstanz verursachen können. Ein weiterer kritischer Punkt ist die Grundwassersituation im Haseniederungsbereich, wo der Flurabstand oft unter zwei Metern liegt und bei Hochwasserereignissen kurzfristig bis an die Geländeoberkante ansteigen kann. Wird der Säulenwiderstand für trockene Bedingungen bemessen, kann ein Anstieg des Grundwassers die Mantelreibung signifikant reduzieren und die Tragfähigkeit des behandelten Bodens kompromittieren. Die Bemessung muss daher stets einen konservativen Ansatz für den Porenwasserdruck verfolgen und die Langzeitstabilität unter wechselnden hydrologischen Bedingungen nachweisen. Auch die Gefahr der Einschnürung der Säulen in extrem weichen, organischen Schichten – wie sie in den verlandeten Altarmen der Hase auftreten – ist ein Versagensmechanismus, den unsere Bemessung durch eine ausreichende Sicherheitsreserve im Durchmesser ausschließt.

Referenzparameter

Parameter	Typischer Wert
Säulendurchmesser (Standard)	0,60 – 0,80 m
Maximale Tiefe in Osnabrücker Weichböden	8 – 14 m
Erforderliche undränierte Scherfestigkeit cu	≥ 10 – 15 kPa
Setzungsreduktion (im Vergleich zu unbehandeltem Boden)	40 – 70 %
Konsolidierungszeit (Primärsetzung)	2 – 8 Wochen
Reibungswinkel Schottermaterial	38° – 42°
Zulässige Vertikalspannung pro Säule	250 – 500 kPa
Bemessungsnorm	DIN EN 1997-1 (EC 7)

Zugehörige Fachleistungen

Baugrunderkundung & Laborversuche

Bevor wir eine Säule bemessen, führen wir Drucksondierungen (CPT) und Kleinbohrungen im Stadtgebiet Osnabrück aus. Die gewonnenen Proben analysieren wir im hauseigenen, nach DIN EN ISO 17892 akkreditierten Labor auf Korngröße, Konsistenzgrenzen und Scherparameter.

Numerische Bemessung & Setzungsprognose

Wir erstellen ein axialsymmetrisches oder dreidimensionales FE-Modell des Baugrunds, das die Interaktion zwischen Schottersäule, umgebendem Weichboden und Gründungselement abbildet. Die Berechnung liefert Ihnen eine belastbare Prognose der zu erwartenden Konsolidierungssetzungen.

Qualitätssicherung & Probebelastung

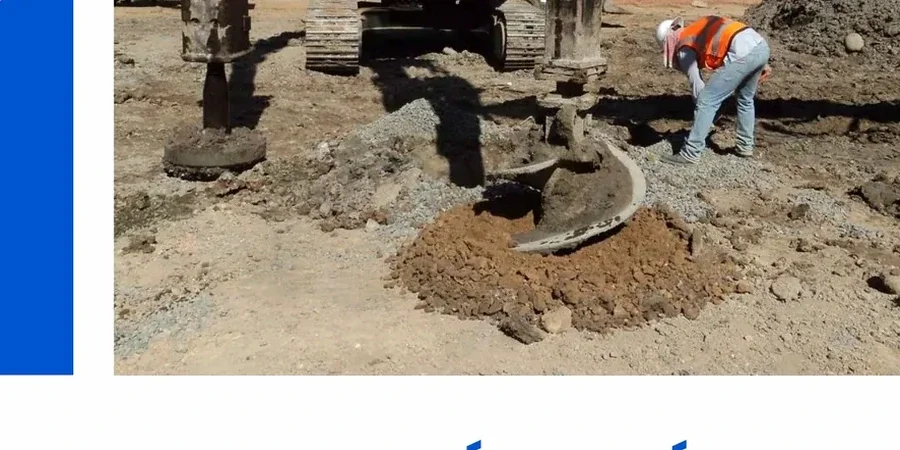

Auf der Baustelle in den Osnabrücker Stadtteilen überwachen wir die Rüttelstopfverdichtung und führen anschließend statische und dynamische Pfahlprobebelastungen durch, um die Übereinstimmung von rechnerischer Bemessung und tatsächlichem Tragverhalten zu verifizieren.

Referenznormen

DIN EN 1997-1:2014-03 (Eurocode 7 – Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 4094-1:2002-06 (Baugrund – Erkundung durch Sondierungen), DIN 18196:2011-05 (Erd- und Grundbau – Bodenklassifikation für bautechnische Zwecke), Empfehlungen des Arbeitskreises Baugrundverbesserung der DGGT, DIN EN 1990:2021-10 (Eurocode 0 – Grundlagen der Tragwerksplanung)

Fragen und Antworten

Welche Böden in Osnabrück machen den Einsatz von Schottersäulen erforderlich?

Im Osnabrücker Land sind es vor allem die holozänen Auenablagerungen der Hase und ihrer Nebengewässer, die eine Baugrundverbesserung nötig machen. Diese setzen sich aus gering tragfähigen, oft organischen Tonen und Schluffen zusammen, die Mächtigkeiten von 5 bis über 12 Metern erreichen können. Auch die weit verbreiteten Lösslehme mit ihrer hohen Setzungsempfindlichkeit und ausgeprägten Frostanfälligkeit im Bereich der Niederterrassen sind klassische Einsatzgebiete für Schottersäulen.

Mit welchen Kosten muss ich für die Bemessung und den Einbau von Schottersäulen in Osnabrück rechnen?

Für die rein rechnerische Bemessung von Schottersäulen bei einem typischen Osnabrücker Bauvorhaben sollten Sie mit einem Honorar im Bereich von €1.260 bis €4.140 rechnen, abhängig von der Komplexität des Baugrunds und dem Umfang der erforderlichen FE-Modellierung. Die Kosten für den eigentlichen Einbau der Säulen sind darin nicht enthalten; diese richten sich nach dem zu behandelnden Bodenvolumen und dem gewählten Säulenraster.

Wie wird die Tragfähigkeit einer Schottersäule rechnerisch nachgewiesen?

Der Nachweis erfolgt nach dem Teilsicherheitskonzept des Eurocode 7 (DIN EN 1997-1). Wir führen einen Grenzzustand der Tragfähigkeit (GEO-2), bei dem die Beanspruchung der Säule aus Bauwerkslasten dem Bemessungswert des Säulenwiderstands gegenübergestellt wird. Der Widerstand setzt sich aus der Mantelreibung entlang des Schafts und dem Spitzendruck am Säulenfuß zusammen, wobei wir die stützende Wirkung des umgebenden Weichbodens über einen passiven Erddruckansatz berücksichtigen.

Welche Rolle spielt der Grundwasserstand bei der Bemessung im Haseraum?

Eine entscheidende. Der geringe Flurabstand im Osnabrücker Stadtgebiet, der oft unter 2,0 Metern unter Gelände liegt, bedeutet, dass der Säulenschaft über weite Strecken unter Auftrieb steht. Wir setzen daher in der Bemessung den Bemessungswert der Wichte des Bodens unter Auftrieb an und berücksichtigen den Porenwasserüberdruck, der sich während der Rüttelverdichtung aufbaut, explizit in unserem Konsolidierungsmodell. Nur so lässt sich die zeitliche Entwicklung der Tragfähigkeit zutreffend prognostizieren.
